EMS Urządzenie pomiarowe w systemie automatyki Livtron

Opis produktu

EMS (Energy Management System) to zaawansowane urządzenie pomiarowe w systemie automatyki Livtron, zaprojektowane specjalnie do precyzyjnego monitorowania i analizy energii w instalacjach fotowoltaicznych. To innowacyjne urządzenie pomiarowe pełni funkcję centralnego kontrolera komunikacyjnego, który w czasie rzeczywistym mierzy przepływy energii i wysyła komendy do innych urządzeń w ekosystemie Livtron, umożliwiając maksymalizację autokonsumpcji i optymalizację kosztów energii.

Dołącz do nas i bądź częścią transformacji energetycznej! Jeżeli my sami nie zbudujemy tego rozwiązania, zrobią to koncerny energetyczne – ale w sposób, który będzie korzystny przede wszystkim dla nich, a nie dla zwykłych ludzi.

Główne funkcje dla EMS ver1 i EMS ver2 ( Modbus RTU)

Precyzyjne pomiary energii

  • Pomiary w czasie rzeczywistym: Ciągłe monitorowanie i pomiar produkcji energii z paneli fotowoltaicznych oraz zużycia energii w budynku
  • Analiza bilansu energetycznego: Precyzyjne obliczanie nadwyżek i niedoborów energii z wykrywaniem kierunku przepływów
  • Konfigurowalne przeliczniki: Dostosowanie parametrów pomiarowych do specyfiki instalacji

Komunikacja i sterowanie

  • Wysyłanie komend: Przekazywanie poleceń z bilansami energetycznymi do innych urządzeń w systemie Livtron
  • Komunikacja bezprzewodowa 433MHz: Integracja z bramą LiVc i innymi elementami ekosystemu Livtron (zasięg ~300m)
  • Informowanie o dostępnej energii: Przekazywanie danych o nadwyżkach energii do urządzeń wykonawczych
  • Komunikacja z elementami systemu Livtron w czasie rzeczywistym

Optymalizacja energetyczna

  • Kierowanie nadwyżek: Automatyczne wskazywanie urządzeniom docelowych (AI(F/M) sterowniki akumulatorów ciepła)
  • Hierarchiczne zarządzanie: Priorytetyzacja odbiorników zgodnie z konfiguracją użytkownika
  • Maksymalizacja autokonsumpcji: Optymalne wykorzystanie własnej produkcji energii przed oddaniem do sieci

Funkcjonalność:

  • Podstawowe rozliczenia 15-minutowe
  • Rozliczenia kwadransowe zgodne z rynkiem energii (00:00, 00:15, 00:30, 00:45)
  • Integracja z Rynkiem Dnia Następnego (RDN)
  • Obliczanie mocy chwilowej z uśrednianiem pomiarów
  • Bilans energetyczny z wykrywaniem nadwyżek i niedoborów
  • 24-elementowa z podziałem  na kwadry tablica cen dynamicznych energii
  • Pomiary napięć każdej z faz (L1, L2, L3)
  • Kontrola symetrii napięć fazowych

Limity i redundancja:

  • Definiowane limity roczne i dzienne
  • Weryfikacja i automatyczna naprawa danych
  • Automatyczne odejmowanie energii (co 1kWh) dla limitów

Zabezpieczenia:

  • Podstawowe limity roczne i dzienne
  • Monitoring zużycia energii z blokowaniem przy przekroczeniu
  • Transmisja danych do platformy ThingSpeak przez bramę LiVc

Rozwiązanie dla dużych obiektów -EMS ver2



Przeznaczony dla instalacji komercyjnych i przemysłowych

Architektura pomiarowa :

  • Licznik dwukierunkowy Modbus RTU (import/eksport), obciążenie maksymalne  ograniczone przekładnikami prądowymi
  • Licznik jednokierunkowy impulsowy (produkcja PV) jako opcja, maksymalne obciążenie 80A
  • Konfigurowalne współczynniki kalibracyjne

Funkcjonalność :

  • Precyzyjne bilanse fazowe (Eksport – Import dla każdej fazy osobno)

Sterowanie :

  • Tryb dynamiczny: Wysyłanie komend z bilansami fazowymi i kodami RDN do urządzeń wykonawczych w systemie Livtron
  • Hierarchiczne zarządzanie: Komendy dla grzałek podział  dla poszczególnych faz w sterownikach AI(F/M)
  • Systematyczne rozdzielanie: Równomierne obciążenie faz L1/L2/L3

Komunikacja Modbus:

  • Protokół Modbus RTU, RS-485 z licznikami energii
  • Automatyczna weryfikacja odpowiedzi
  • Obsługa błędów z mechanizmami ponownych prób

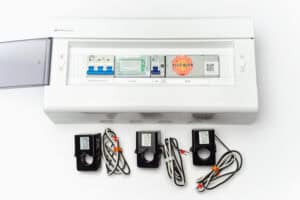

Rozdzielnia przemysłowa ze sterownikiem EMS Livtron ver2 z komunikacją Modbus

Przykładowa rozdzielnia z zamontowanym sterownikiem EMS Licznik Modbus. Maksymalna moc ograniczona przekładnikami prądowymi.

Rozwiązanie dla małych obiektów -EMS ver1



Idealne dla standardowych instalacji

Architektura pomiarowa:

  • Obsługa impulsowych liczników energii
  • Konfigurowalne przeliczniki energii
  • Obciążenie do 80A

Sterowanie :

  • Tryb dynamiczny: Wysyłanie poleceń z bilansami energetycznymi do urządzeń wykonawczych w systemie Livtron
  • Tryb statyczny: Sterowanie progowe na podstawie predefiniowanych poziomów mocy

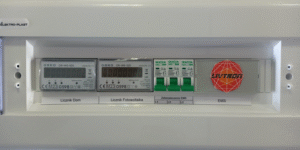

EMS mini

Przykładowa rozdzielnia z zamontowanym sterownikiem EMS 2 liczniki. Maksymalna moc do 80A

Integracja z systemem Livtron

Komunikacja z bramą LiVc

  • Częstotliwość: 433MHz z zasięgiem ~300m
  • Protokół: RFM12B z weryfikacją CRC
  • Rejestracja: Dodanie  do systemu przez numery unikatowe/seryjne
  • Monitorowanie: Przekazywanie danych pomiarowych do chmury przez LiVc

Współpraca z urządzeniami wykonawczymi

Hierarchia energetyczna

  1. Pokrycie bieżącego zapotrzebowania budynku
  2. Kierowanie nadwyżek do urządzeń w systemie Livtron
  3. Oddanie do sieci tylko po wykorzystaniu wszystkich możliwości autokonsumpcji

Kluczowe korzyści

Precyzyjne pomiary

  • Monitoring w czasie rzeczywistym: Ciągła analiza przepływów energii
  • Dokładność pomiarowa: Precyzyjne bilanse z rozdzielczością fazową (ver2)
  • Konfigurowalne przeliczniki: Dostosowanie do specyfiki instalacji

Inteligentne zarządzanie

  • Automatyczne kierowanie energii: Wysyłanie komend do urządzeń w oparciu o dostępne nadwyżki
  • Optymalizacja autokonsumpcji: Maksymalne wykorzystanie własnej produkcji PV
  • Integracja z rynkiem energii: Uwzględnianie dynamicznych taryf

Komfort użytkowania

  • Zdalne zarządzanie: Konfiguracja przez bramę LiVc
  • Automatyzacja: Brak konieczności ręcznej ingerencji
  • Monitoring: Śledzenie wydajności przez aplikacje i ThingSpeak

Podsumowanie

Urządzenie pomiarowe EMS to kluczowy element systemu automatyki Livtron, który łączy precyzyjne pomiary energii z inteligentnym zarządzaniem przepływami w instalacjach fotowoltaicznych. Jako centralne urządzenie komunikacyjne, EMS mierzy bilanse energetyczne i wysyła komendy do innych urządzeń w ekosystemie Livtron, umożliwiając maksymalizację autokonsumpcji i optymalizację kosztów energii.

Wybór między EMS ver1 a EMS ver2 zależy od skali instalacji, wymagań dotyczących integracji z rynkiem energii oraz potrzeby zaawansowanego zarządzania wielofazowego. Oba rozwiązania gwarantują precyzyjne pomiary, niezawodną komunikację i efektywne zarządzanie energią w ramach systemu automatyki Livtron.
