Integracja z innymi systemami automatyki

Komunikacja

  • WiFi TC/IP
  • Radiowa 433mHz
  • Architektura sieci
  • Komunikacja z urządzeniami
  • Komunikacja pomiędzy  układam

Typy urządzeń

  • Access point/Hub
  • Wykonawcze
  • Pomiarowe
  • Wykonawczo -pomiarowe

Konfiguracja z poziomu aplikacji lub przeglądarki

  • Konfiguracja sieci dostępowej
  • Dodaj/usuń układy
  • Ustawienia parametrów urządzeń
  • Podgląd pomiarów
  • Polecenia

Komunikacja WiFi

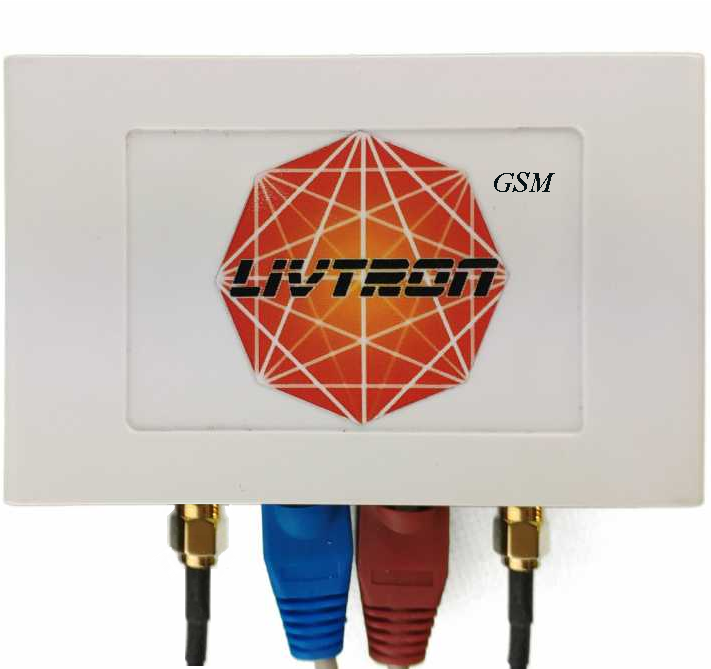

  • Livc – brama internetowa łączy sieć WiFi z siecią RF 433mHz.
  • Komunikacja  dwukierunkowa WiFi -> RF 433Mhz.
  • Lokalny accesspoint  WiFi : Hasło i nazwa sieci zdefinowane na stałe
  • Połączenie z routerem WiFi po skonfigurowaniu sieci dostępowej.
  • Pozostałe elementy systemu tylko sieć radiowa.

Komunikacja radiowa

Częstotliwość radiowa w zakresie 430Mhz – 434Mhz.

Wyodrębnone dwie częstotliwości:

  • – Częstotliwoćś konfiguracyjna (ustawiona na stałe) Tryb konfiguracyjny: dodawanie, usuwanie ,konfiguracji układów  z poziomu aplikacji lub przeglądarki internetowej

  • – Częstotliwość pracy (możliwość zmiany częstotliwości  – praca kilku odrębnych sieci w pobliżu siebie)

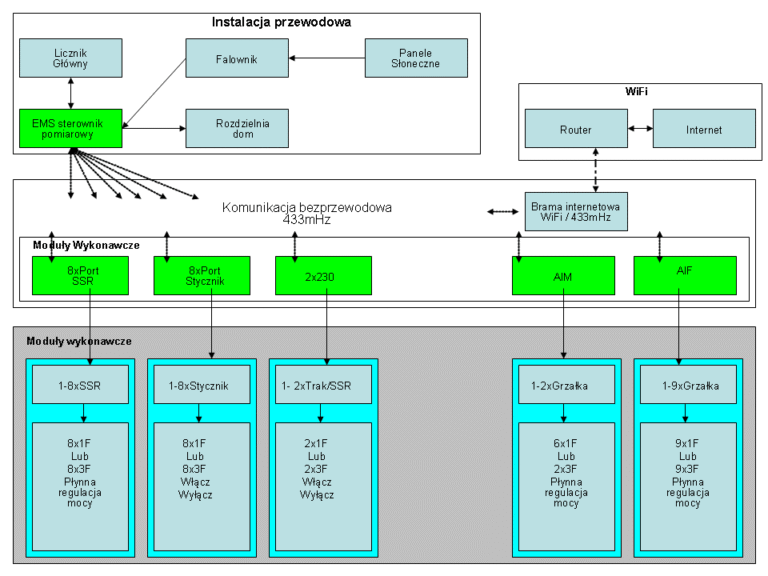

Architektura sieci

Livc jako brama internetowa.

 Połączenie z siecią WiFi umożliwia przesyłanie danych do zarejestrowanych układów poprzez aplikację mobilną lub przeglądarkę internetową(metoda Get). Stały zewnętrzny adres IP i przekierowany dowolny zewnętrzny port umożliwia komunikacje z systemem z dowolnego miejsca poza wewnętrzną siecią.

Brama internetowa przechowuje numery unikatowe i nadany numer ID każdego z zarejestrowanych układów. Numery ID nadawane są przy rejestracji. Nadany ID jest podstawowym elementem do poprawnej komunikacji z układami. Numery unikatowe zawierają informacje o dacie produkcji, typie układu i jego wersji.

Livc po otrzymaniu komendy z sieci Wifi na podstawie zawartych danych przesyła drogą radiową wiadomość do danego układu lub grupy układów, oczekuje na odpowiedź (jeżeli jest wymagana) przesyła ją do nadawcy wywołania. Każdy z zarejestrowanych układów drogą radiową może komunikować się z innymi układami w sieci RF oraz wysłać własne dane pomiarowe poprzez bramę na zdefiniowany adres ftp. (chmura ).  Rysunek

Urządzenia systemu Livtron

Lista układów typ/wersja (hex)

– Livc -brama internetowa  (FF01)

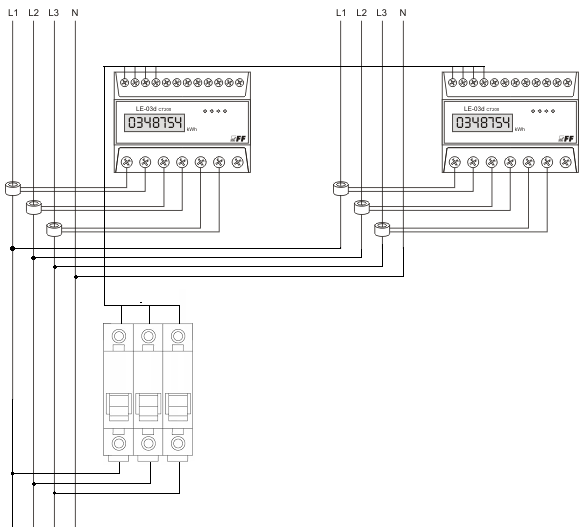

-EMS :

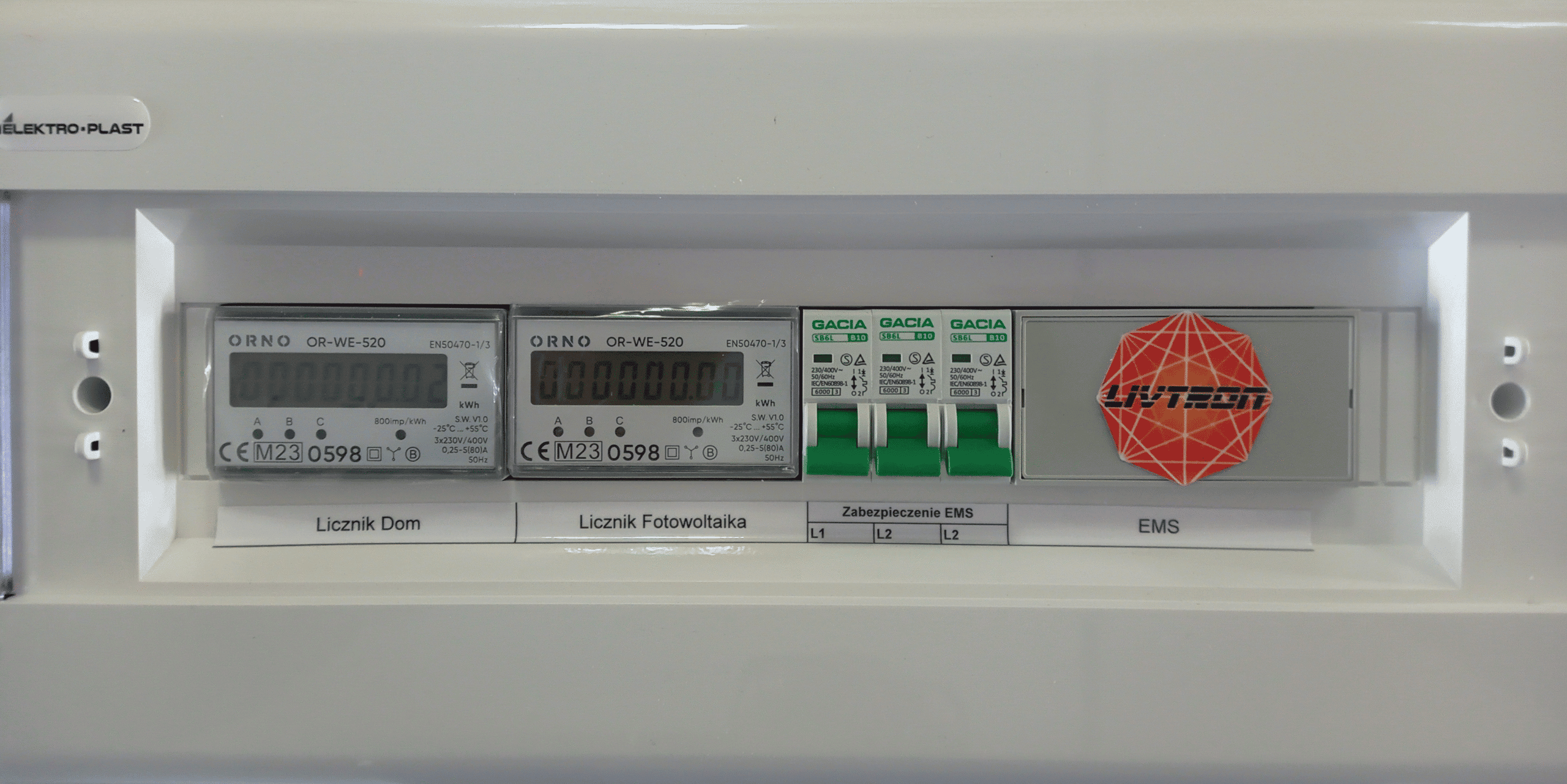

  • EMS liczniki impulsowe (F201)
  • EMS licznik Modbus+impulsowy  (F202)

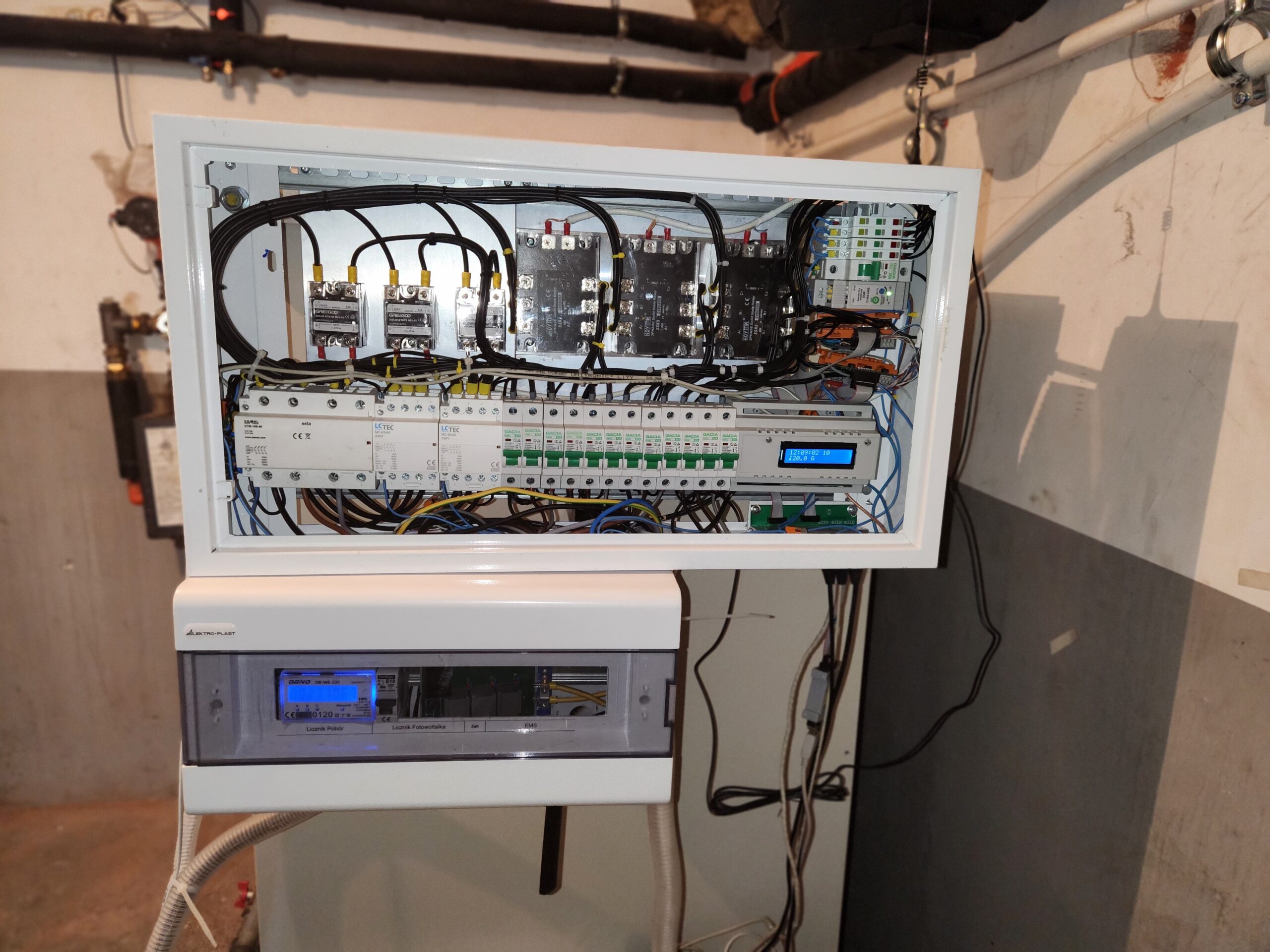

– AIF

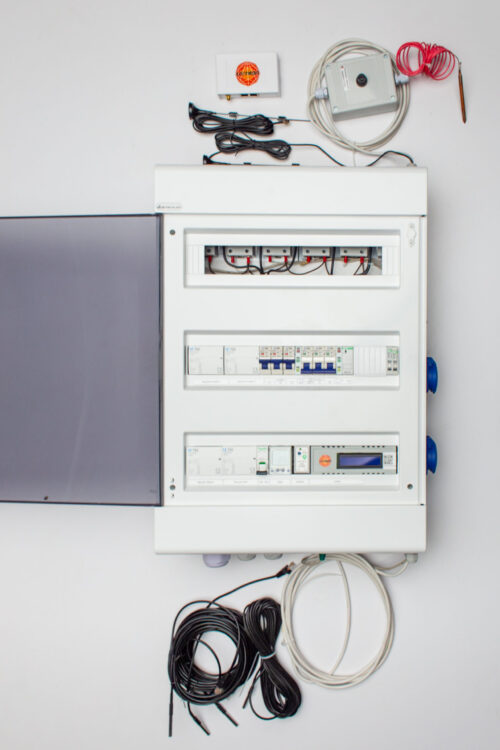

  • AIF Buforowy wersja 1 zbiornik  (FE01)
  • AIF Buforowy wersja 2 zbiorniki (FE02)
  • AIF Skalny (FE01 dla zgodności z APP, domyślnie FE03)

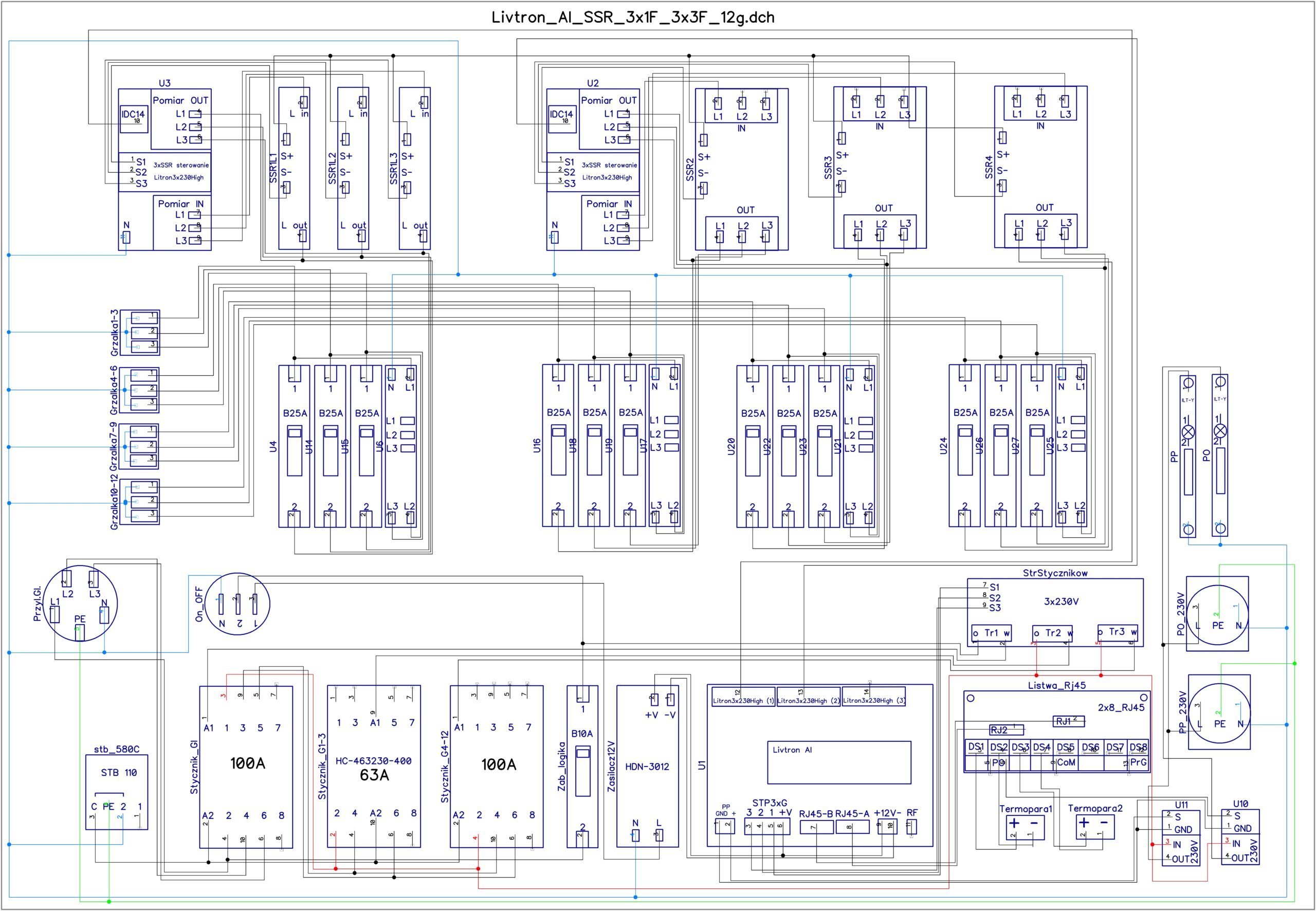

-AIM

  • AIM 3xDS18b20, 3x230V on/off, 3xSSR (FD0E)

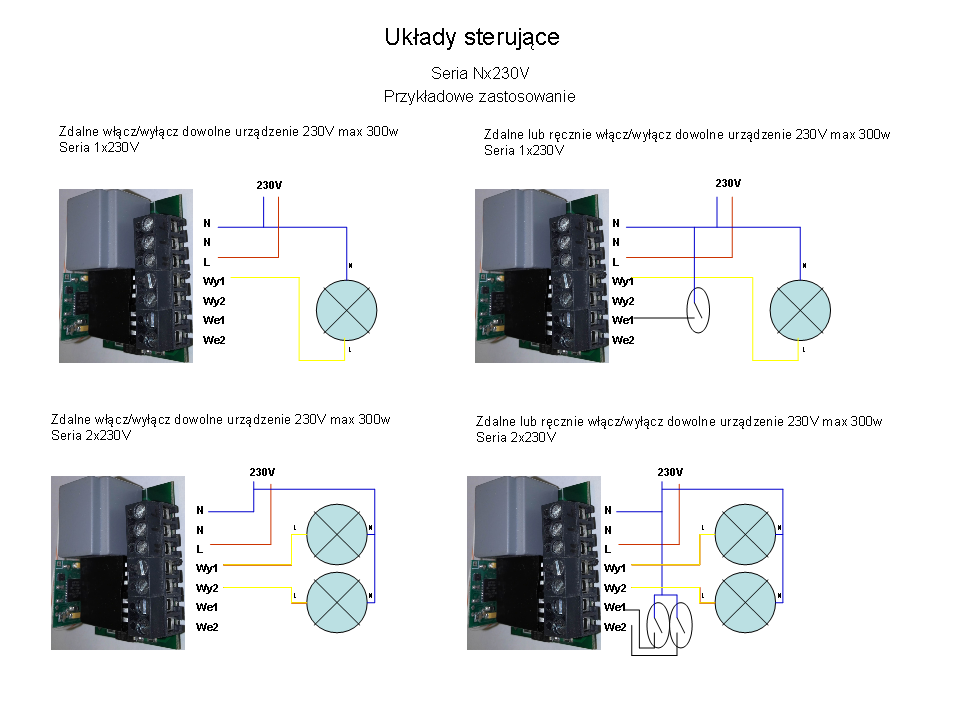

-1x230V -sterowanie 1xSycznik/Triak  (FC01)

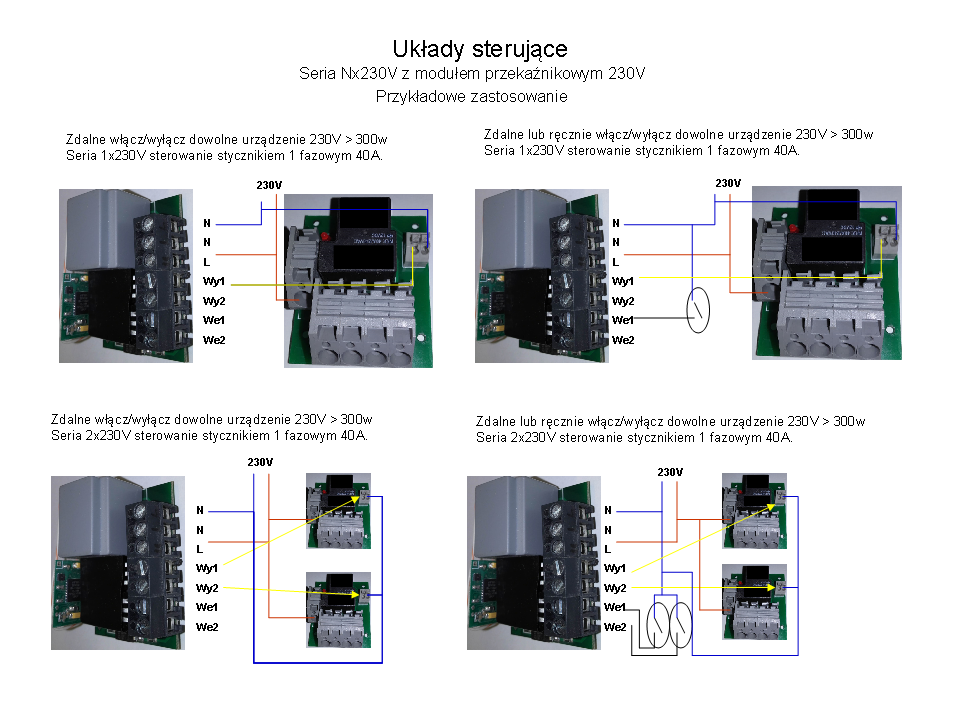

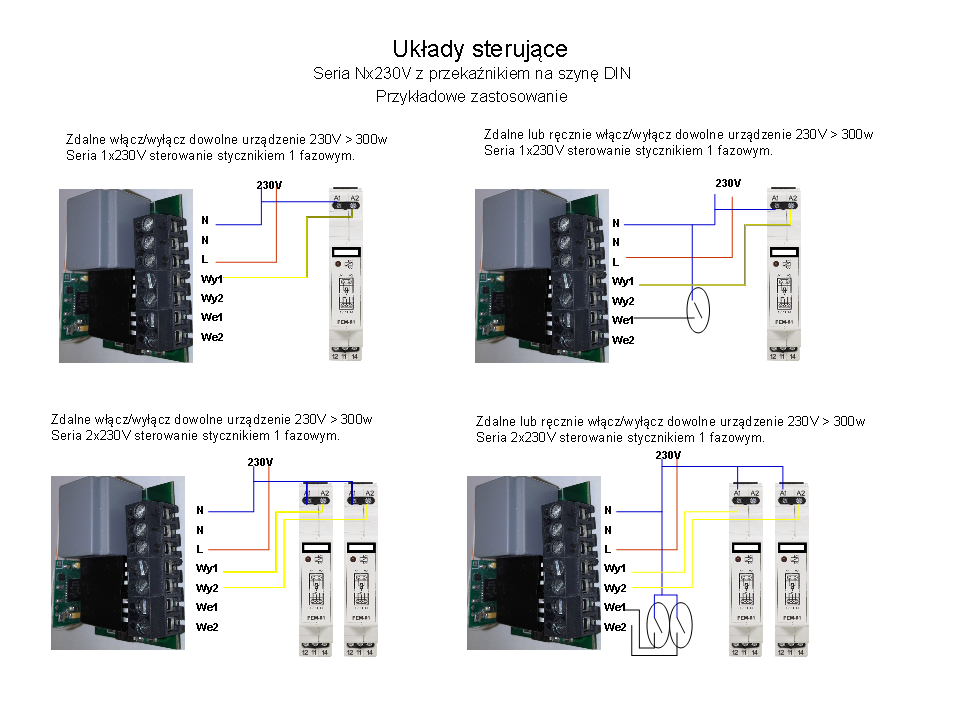

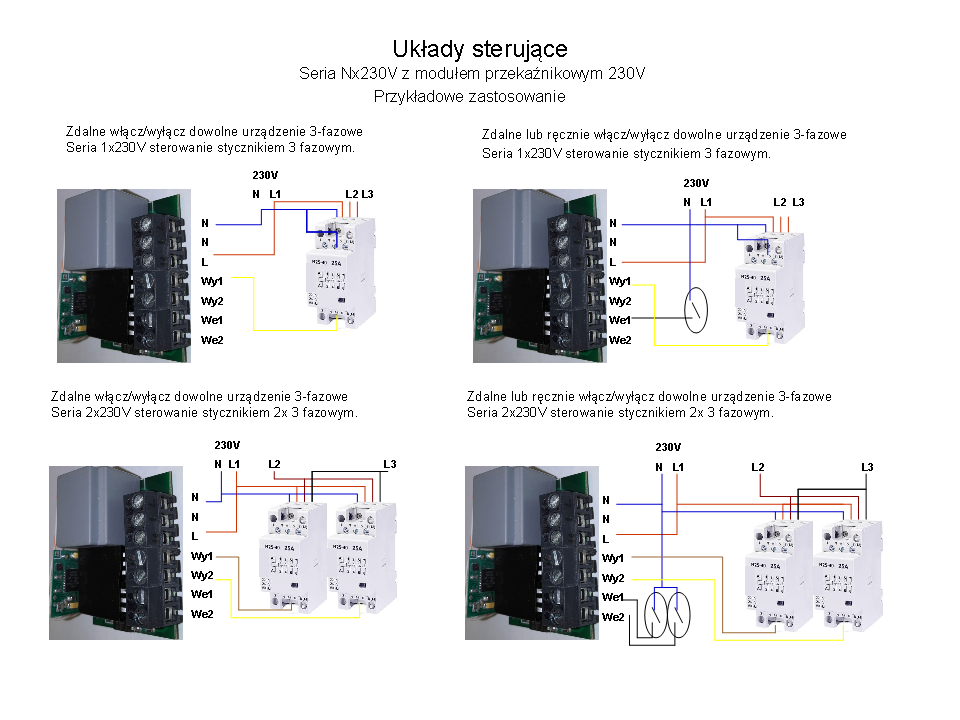

-X230V -sterowanie 230V

  • 1xTriak on/off  (FD01)
  • 2xTriak on/off  (FD02)

-8xPort  -sterownik 8 kanałów:

  • sterowanie 0-24V DC  (1401)
  •   sterowanie on/off  24V DC (1402)

-Czujniki (F1xx)

  • pomiar T/W/B (F101)
  • pomiar T/W/B +led (F102)
  • pomiar 2xT/W/B (F103)

-Zawór trójdrożny 3DR

  •  2xTriak+3xDS18b20 (FD0A)

– Sterownik grzejnika panelowego 1xTriak + DS18b20 on/off (FD0C)

– Sterownik grzejnika panelowego 2xTriak + 2xDS18b20 on/off (FD0C)

-8xDS -8 kanałów pomiary temperatury DS18B20 (1501)

-Sim/GSM  -moduł, komunikacja GSM (A101)



Komunikacja z urządzeniami

Dla wszystkich urządzeń w systemie Livtron

komenda *(Opis komendy)

  • komenda *Częstotliwość konfiguracyjna A12C – zablokowana zmiana częstotliwości konfiguracyjnej
  • komenda *Częstotliwość komunikacyjna układów tryb pracy- parametr do ustawienia (domyślny A5A0)
  • komenda *Odczyt ustawionej częstotliwości RF
  • komenda *zapytanie o stan – w odpowiedzi dane pomiarowe,konfiguracyjne -w zależności od urządzenia



Adres IP:Port/<znacznik><komenda><znacznik> adresat -Livc lub inne dowolne, urządzenie systemu Livtron. Jeżeli adresatem jest inne urządzenie niż livc, zostaje ono “przetłumaczone” do komunikacji radiowej.

AIF -Automatyka Internetowa Full -Zbiorniki buforowe

  • komenda *Typ grzałek  (trójkąt/gwiazda) -parametr
  • komenda *Moc grzałki 1/2/3 (wat)          -parametr

moc grzałki 1 określa całkowitą moc elementu grzewczego sterowanego przez moduł1. Jeden moduł składa się z 3 kanałów sterowanych osobno wartość od 0 do 100%

  • komenda *Aktywowanie funkcji PV
  1.      – off
  2.      -styk bezpotencjałowy PV
  3.      -stycznik (dynamiczny off)
  4.     -ssr  (dynamiczny on)
  • komenda *nr grzałki włączanej przez styk bezpotencjałowy PV
  • komenda *Typ pompki podmieszania
  1. lokalna
  2. zdalna (wymaga podanie danych układu i/lub grupy )
  3. lokalna i zdalna
  4. tylko sterowane zdalnie przez inne urządzenie
  5. różnica temperatur T5 i T6
  6. wyłączone
  • komenda *typ zbiornika
  1.       -1 zbiornik
  2.       -2 zbiorniki (zmienia strukturę termometrów)
  • komenda *ustawienie temperatur  T1-T8 dla pracy tryb automat
  • komenda *ustawienie temperatur  T1-T4 dla pracy tryb zdalny/fotowoltaika
  • komenda *ustawienie temperatur  T1-T4 dla pracy tryb fotowoltaika krytyczne napiecie
  • komenda *harmonogramy on/off
  • komenda *ustawienie harmonogramów dla zdalnych czujników temperatury
  • komenda *ceny dynamiczne on/off
  • komenda *sterowanie mocą grzałek – polecenie czasowe
  • <dostępna moc w wat dla L1,L2,L3>,<tryb>,<RN>

  • komenda *dla zdalnego sterowania układami wykonawczymi

  1.      -Grupa
  2.      -ID układu
  3.      -Numer unikat
